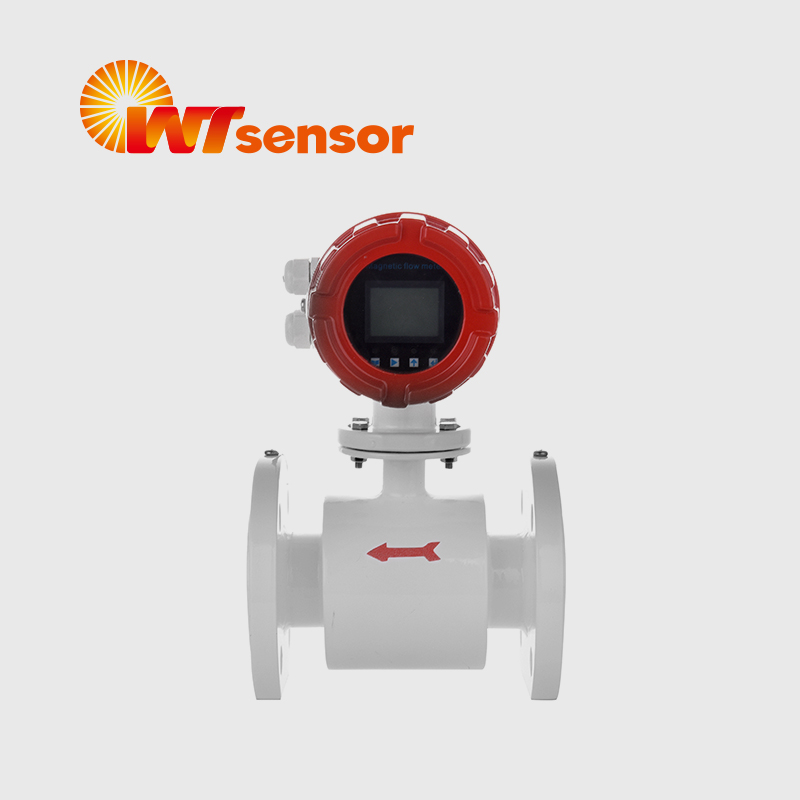

PCL Батарейный электромагнитный расходомер

Основная мощность

AC220V 50HZ/DC24V/DC12V/3.3V battery power supply

Потребляемая мощность

<15W (Поддержка энергопотребления с помощью датчиков )

Дисплей и кнопки

Дисплей на китайском и английском языках, может отображать мгновенный расход, накопленный расход и аварийный сигнал (сигнал об обрыве цепи возбуждения, сигнал о пустом трубопроводе, сигнал о превышении предела расхода). Четыре мембранных сенсорных переключателя для настройки данных

Счетчик

Прямой итог, обратный итог

Выходной сигнал

Аналоговый

выход

Двусторонний, полностью изолированный 0~ 10 мА/4 ~ 20 мА

Сопротивление нагрузке: 0~1,5 Ком при 0~10 мА; 0~750 Ом при 4 ~20 мА

Частотный выход

Выход прямого и обратного потока, верхний предел выходной частоты может быть установлен в пределах 1 ~ 5000 Гц. Двунаправленный выход транзистора с открытым коллектором

и фотоэлектрической изоляцией. Напряжение внешнего источника питания не превышает 35 В, а максимальный ток коллектора при его включении составляет 50 мА

Аварийный выход

Двухпозиционный сигнализатор разомкнутого коллектора с фотоэлектрическим изолирующим транзистором. Напряжение внешнего источника питания не превышает 35 В, а максимальный ток коллектора при его включении составляет 250 мА. Состояние тревоги: пустой трубопровод для жидкости, отключение возбуждения, превышение расхода

Импульсный

выход

Выход прямого и обратного потока, верхний предел выходного импульса может достигать 5000 об/с. Эквивалент импульса составляет 0,0001~1,0 м3/л. Длительность импульса автоматически устанавливается равной 20 мс или прямоугольной форме волны. Открытый коллекторный выход транзистора с фотоэлектрической изоляцией. Напряжение внешнего источника питания не превышает 35 В, а максимальный ток коллектора при подключении составляет 50 мА

Точность подбора

±0,5% от указанного значения, опционально ±0,3% или ±0,2% от указанного значения

Постоянная времени затухания

Непрерывная регулировка времени от 0 до 100 секунд (90%) опционально

Общение

Дополнительный последовательный интерфейс связи RS232C или RS485, протокол связи HART

Потеря мощности

Во внутренней конструкции прибора предусмотрены часы отключения питания, которые могут хранить 16 записей об отключении питания (10 лет) (необходимо настроить).

Класс защиты

IP65

Взрывозащищенный знак

Ex d ia [ia Ga] q IIC T6 Gb
