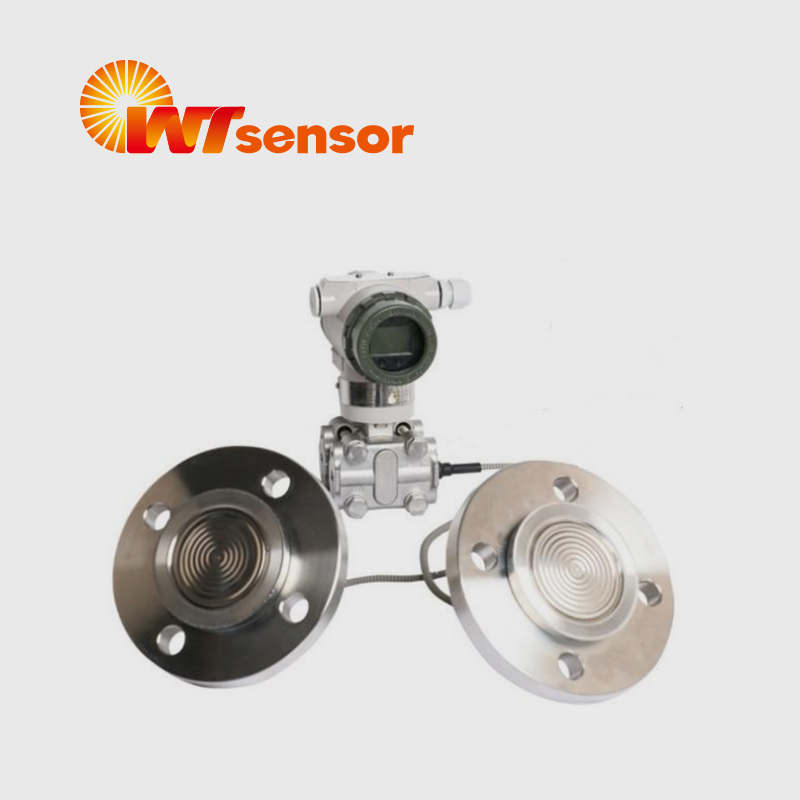

Компонент дифференциального давления из монокристаллического кремния PCM90D с зажимным блоком
Функции
■Принят усовершенствованный датчик дифференциального давления из монокристаллического кремния
■Широкий диапазон давления от -0,1 кПа до 3 МПа
■Double-wire mode, 4～20mA, HART protocol
■Интеллектуальный ЖК-датчик с подсветкой
■Как с дистанционной передачей, так и с местной регулировкой нуля и диапазона давления
■Полные разновидности, высокая точность, хорошая стабильность
■Высокое статическое давление, высокая защита от перегрузки
■ Запатентованная конструкция мембраны с двойной защитой от перегрузки
Параметры продукта
Performance parameters | |||
Pressure range | ±1kPa; ±6kPa; ±40kPa; ±100kPa; ±250kPa; ±1MPa; ±3MPa | ||
Excitation | 12VDC～32VDC, 24VDC is recommended | ||
Output | 4～20mA+HART protocol | ||
Accuracy | ±1kPa:±0.2%FS; ±6kPa:±0.1%FS;other range:±0.075%FS | ||
Temp. coefficient | ±1kPa: ±0.5%FS; ±6kPa:±0.3%FS; other range:±0.25%FS （-20℃～70℃） | ||
Insulation resistance | ≥200MΩ/250VDC | ||
Ambient temperature | non-explosion zone:-30℃～80℃; with LCD gauge outfit: -30℃～70℃ | ||
Medium temp. | -40℃～125℃ | ||
Static pressure range | ±1kPa；±6kPa；±40kPa static pressure 16MPa; ±100kPa;-100～250kPa static pressure 25MPa; -0.1～1MPa;-0.1～3MPastatic 40MPa | ||
Overpressure limitation | 16MPa | ||
Protection grade | IP65 | ||
Ambient humidity | 5～95%RH | ||
Long-term stability | ±0.1%FS/year (standard range) | ||
Structural performance | |||
Diaphragm material | 316L, Hastelloy C | ||
Exhaust/Drain valve | 304 | ||
O-ring | Silicone rubber | ||
Filling liquid | Silicon oil | ||
Clamp block | 304 | ||
Pressure connection | M20×1.5 with welded pipe, NPT1/4 (Female), NPT1/2 (Male), NPT1/2 (Female), G1/2 (Male) with welded pipe, G1/4 (Male), 304 tri-valve set NPT1/4F（304/316 available), tri-valve set M20×1.5 with welded pipe (304/316 available), | ||
