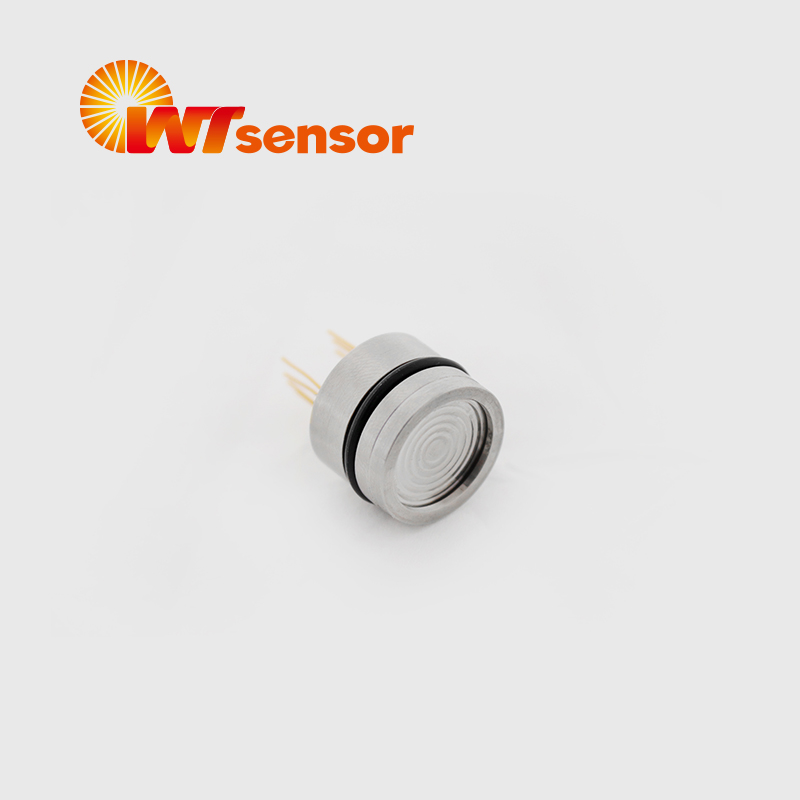

P19 Высокий стабильный кремниевый пьезорезистивный сенсор давления
Особенности
■Вариант питания постоянным током или постоянным напряжением
■Высокая надежностьчипа давления
■Широкий диапазон температурной компенсации
■Возможен нормализованный выход
■Плата компенсации заполнена клеем для защиты от влаги
■Φ19mmstandardOEM
■Все материалы 316L
■Высокиехарактеристики, высокая надежность
■Гарантийсрок 18 месяцев
Применения
■Системы контроля над процессом
■Приборы для калибровки давления
■Приборы для управления холодильным ,вентиляционным оборудованием
■Гидравлические системы и клапаны
■ Измерение уровня жидкости
■Биомедицинские инструменты
■Корабли и навигация
■Авиация и авионика
■Оружие
Параметры продукта
Электрические характеристики | |||
Диапазон давления | 0～7kPa…70МPa | ||
Виды давления | Избыточное | Абсолютное |Избыточное герметичное | ||
Питание | 1.5мA(тип.) | ||
Входное сопротивление | Постоянный ток: 3kΩ～8kΩ
| ||
Электрическое подключение | Позолоченные контакты KOVAR или силиконовый мягкий провод | ||
Диапазон термокомпенсации | Постоянный ток: 0℃～70℃(≤35kPa), -10℃～80℃(другие диапазоны);
| ||
Диапазон температуры рабочих сред | -40℃～125℃ | ||
Диапазон температуры хранения | -40℃～125℃ | ||
≥200MΩ/250VDC | |||
Время отклика | ≤1 мс (10% до 90%В.П.) | ||
Измеряемая среда | Все жидкости и газы, совместимые с 316L. | ||
Устойчивость к вибрационным нагрузкам | 20g (20-5000Гц) | ||
Ударостойкость | 100g, 10 мс | ||
Срок службы | 1×106 (циклов) | ||
Материалы | |||
Материалмембраны | 316L | ||
Материал корпуса | 316L | ||
Заполняющее масло | Силиконовое масло | ||
Уплотнительное кольцо | NBR or fluorine rubber | ||
Основныепараметры | |||||||
Пункт | Состояние | Мин. | Номинальный | Макс. | Ед. изм | Примечание | |
Нелинейность | -0.2 | ±0.15 | 0.2 | %FS | |||
Гистерезис | -0.05 | ±0.03 | 0.05 | %FS | |||
Воспроизводимость | -0.05 | ±0.03 | 0.05 | %FS | |||
Начальный сдвиг «нуля» | -2 | ±1 | 2 | mV | |||
Полный диапазон выходного сигнала |
1.5mA,
| 50 | mV | ||||
7kPa Другие диапазоны | -1.5 -1 |
±1,2 ±0.75 |
1.5 1 | %FS | Примечание⑵ | ||
Температурный коэффициент изменения«диапазона» | -1 | ±0.75 | 1 | %FS | Примечание⑵ | ||
Термический гистерезис | -0.075 | ±0.05 | 0.075 | %FS | Примечание⑶ | ||
Долговременная стабильность | -0.2 | ±0.1 | 0.2 | %FS/год | |||
