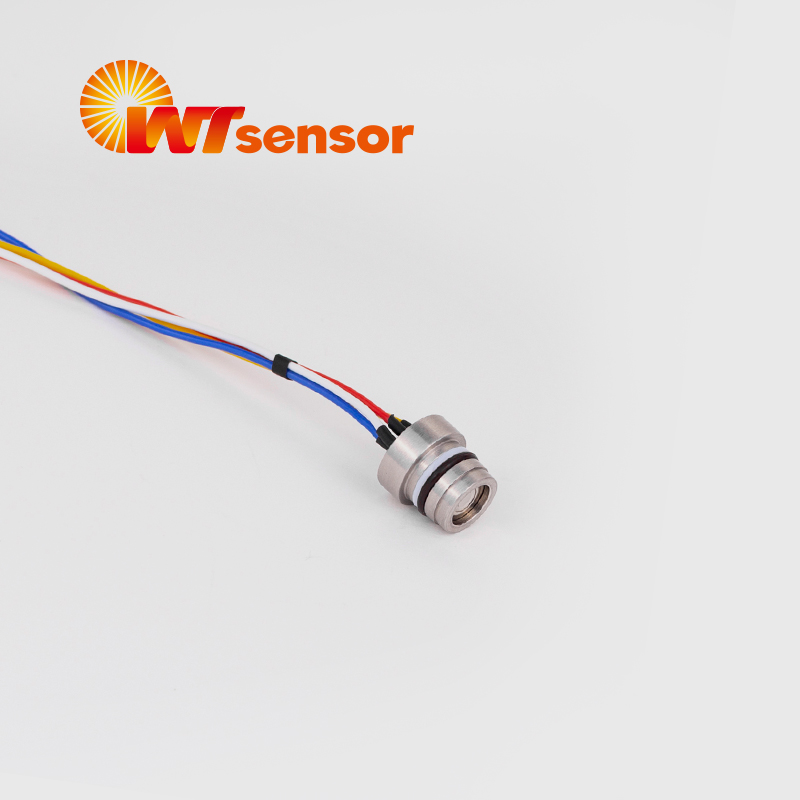

PC16（WT16）Кремниевый пьезорезистивный сенсор давления
Особенности
■Вариант питания постоянным током или постоянным напряжением
■Высокая надежностьчипа давления
■Широкий диапазон температурной компенсации
■Возможен нормализованный выход
■Плата компенсации заполнена клеем для защиты от влаги
■Φ15.8mm standard OEM
■Все материалы 316L
■Высокие характеристики, высокая надежность
■Гарантийсрок 18 месяцев
Применения
■Системы контроля над процессом
■Приборы для калибровки давления
■Приборы для управления холодильным ,вентиляционным оборудованием
■Гидравлические системы и клапаны
■Измерение уровня жидкости
■Биомедицинские инструменты
■Корабли и навигация
■Авиация и авионика
■Оружие
Параметры продукта
Электрическиехарактеристики | |||
Диапазон давления | -100kPa~0~100kPa…16MPa | ||
Виды давления | Избыточное | Абсолютное | Избыточное герметичное | ||
Питание | 1.5мA(тип.) |10В постоянного тока | ||
Входное сопротивление | Постоянный ток: 2kΩ～5kΩ Постоянное напряжение: 3kΩ～18kΩ | ||
Электрическое подключение | Позолоченные контакты KOVAR или силиконовый мягкий провод | ||
Диапозон термокомпенсации | Постоянный ток: -10℃~70℃ Постоянный ток: -20℃~85℃ | ||
Диапозон температуры рабочих сред | -40℃~125℃ | ||
Диапозон температуры хранения | -40℃~125℃ | ||
Сопротивление изоляции | ≥200MΩ/250VDC | ||
Время отклика | ≤1ms (up to 90%FS) | ||
Измеряемая среда | Все жидкости и газы, совместимые с 316L. | ||
Устойчивость к вибрационным нагрузкам | 20g (20-5000Гц) | ||
Ударопрочность | 100g (10мс) | ||
Срок службы | 10×106 (циклов) | ||
Материалы | |||
Материал мембраны | 316L | ||
Материал корпуса | 316L | ||
Заполняющеемасло | Силиконовое масло | ||
Уплотнительное кольцо | NBR or fluorine rubber | ||
Основные параметры | |||||||
Пункт | Состояние | Мин. | Номинальный | Макс. | Ед. изм | Примечание | |
Нелинейность | -0.3 | ±0.2 | 0.3 | %FS | Примечание⑴ | ||
Гистерезис | -0.05 | ±0.03 | 0.05 | %FS | |||
Воспроизводимость | -0.05 | ±0.03 | 0.05 | %FS | |||
Начальный сдвиг «нуля» | -2 | ±1 | 2 | mV | |||
Полный диапазон выходного сигнала | 1.5mA 10V | 60 80 | 90 100 | 150 120 | mV | ||
Температурный коэффициентухода «нуля» | -1.5 | ±0.75 | 1.5 | %FS | Примечание⑵ | ||
Температурный коэффициентизменения«диапазона» | -1.5 | ±0.75 | 1.5 | %FS | Примечание⑵ | ||
Термический гистерезис | -0.075 | ±0.05 | 0.075 | %FS | Примечание⑶ | ||
Долговременная стабильность | -0.3 | ±0.2 | 0.3 | %FS/Year | |||
Преимущество компании
Массовое производство
нас есть один производственный центр в Нанкине и один производственный центр в Аньшане ,итог 20 000 установок и 170 единиц производственного оборудования. Основная годовая мощность датчиков составляет около 2 000 000 штук.
Импортные оборудования
Мы импортировали на нашу производственную линию 20 комплектов контроллера давления и 150 шт испытательных печей.
Управление информатизацией
Информационные системы управления
Комплексные тестирования
У нас есть собственная лаборатория и испытательное оборудование, такое как удар молнии, помпаж, статическое электричество, вибрация, испытание на удар при высокой и низкой температуре и обнаружение утечки в гелиевом масс-спектре.
