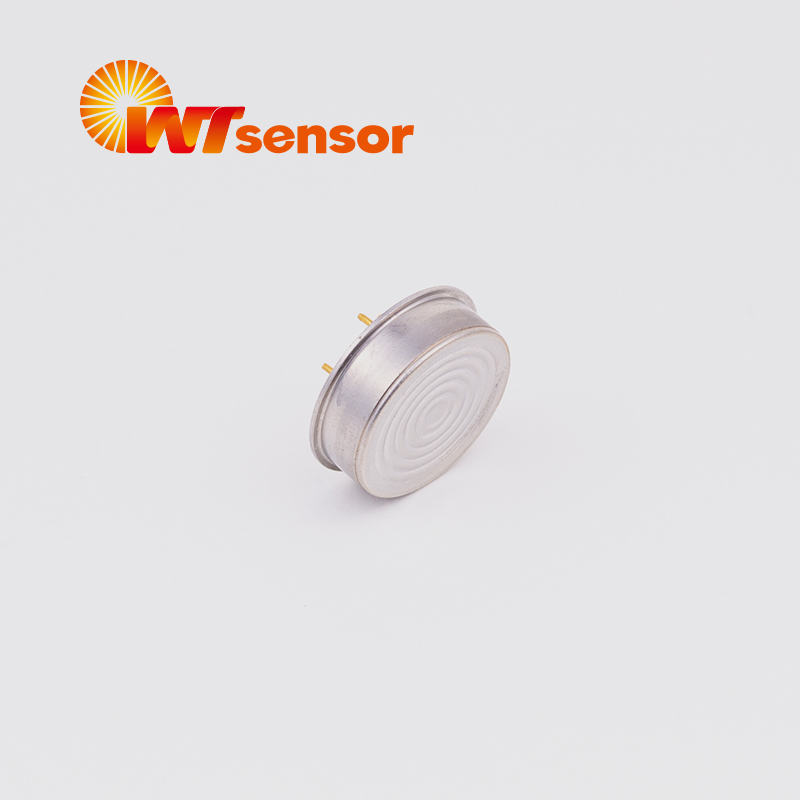

X19(WTG19) Кремниевый пьезорезистивный сенсор давления
Особенности
■Питания постоянным током
■Высокая надежностьчипа давления
■Плата компенсации заполнена клеем для защиты от влаги
■Φ19mm Стандартные OEM чувствительные к давлению компоненты
■Все материалы 316L
■Сильная универсальность
■Высокая чувствительность
■Гарантий срок 6 месяцев
Применения
■Прибор для измерения давления
■Приборы для калибровки давления
■Приборы для управления холодильным ,системой кондиционирования воздуха
■Управление производственными процессами
■Биомедицинские инструменты
■Измерение давления газа
Параметры продукта
Электрические характеристики | |||
Диапазон давления | -10KPa～0,0～10KPa | ||
Виды давления | Избыточное | ||
питание | Постоянный ток≤2mA | ||
Входное сопротивление | 2KΩ～5KΩ | ||
Электрическоеподключение | Позолоченные контакты KOVAR или силиконовый мягкий провод | ||
Диапазон термокомпенсации | 0～50℃ | ||
Диапазон температуры рабочих сред | -20～85℃ | ||
Диапазон температуры хранения | -20～85℃ | ||
Сопротивление изоляции | ≥ 200Ω/250VDC | ||
Время отклика | ≤1ms（до 90%В.П） | ||
Измеряемая среда | Измерениедавлениягаза | ||
Устойчивость к вибрационным нагрузкам | 20g（20-5000HZ） | ||
Ударостойкость | 100g（10ms） | ||
Срок службы | 1×106(cycles) | ||
Материалы | |||
Материал мембраны | 316L | ||
Материал корпуса | 316L | ||
Заполняющее масло | Силиконовое масло | ||
Уплотнительное кольцо | NBR or fluorine rubber | ||
Основные параметры | ||||||
Пункт | Мин | Номинальный | Макс | Едизм | ||
Нелинейность | ±0.1 | ±0.2 | ±0.3 | %FS，BFSL | ||
Гистерезис | -0.05 | ±0.03 | 0.05 | %FS | ||
Воспроизводимость | 0.05 | ±0.03 | 0.05 | %FS | ||
Начальный сдвиг «нуля» | -2 | ±1 | 2 | mV | ||
Полный диапазон выходного сигнала（10KPa /1.5mA питание） | 30 | mV | ||||
Температурный коэффициент ухода «нуля»（1.5mA＠-10～70℃компенсация） | 1.0 | %FS | ||||
Температурный коэффициент изменения«диапазона»（1.5mA＠-10～70℃ компенсация） | 1.5 | %FS | ||||
Термический гистерезис | -0.075 | ±0.05 | 0.075 | %FS | ||
Долговременная стабильность | ±0.2 | ±0.3 | %FS/年 | |||
Преимущество компании
Массовое производство
нас есть один производственный центр в Нанкине и один производственный центр в Аньшане ,итог 20 000 установок и 170 единиц производственного оборудования. Основная годовая мощность датчиков составляет около 2 000 000 штук.
Импортные оборудования
Мы импортировали на нашу производственную линию 20 комплектов контроллера давления и 150 шт испытательных печей.
Управление информатизацией
Информационные системы управления
Комплексные тестирования
У нас есть собственная лаборатория и испытательное оборудование, такое как удар молнии, помпаж, статическое электричество, вибрация, испытание на удар при высокой и низкой температуре и обнаружение утечки в гелиевом масс-спектре.
