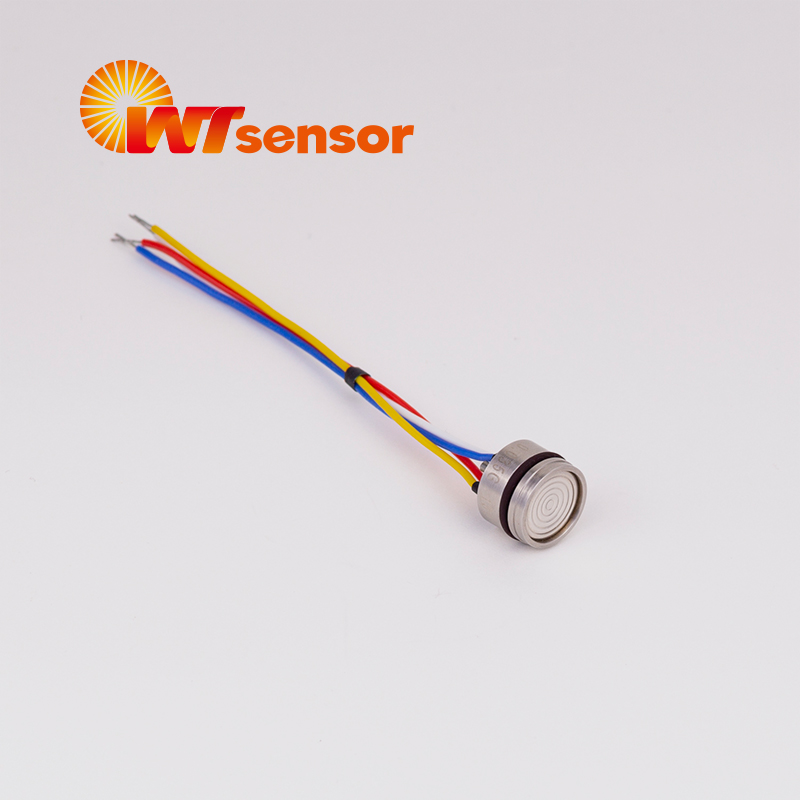

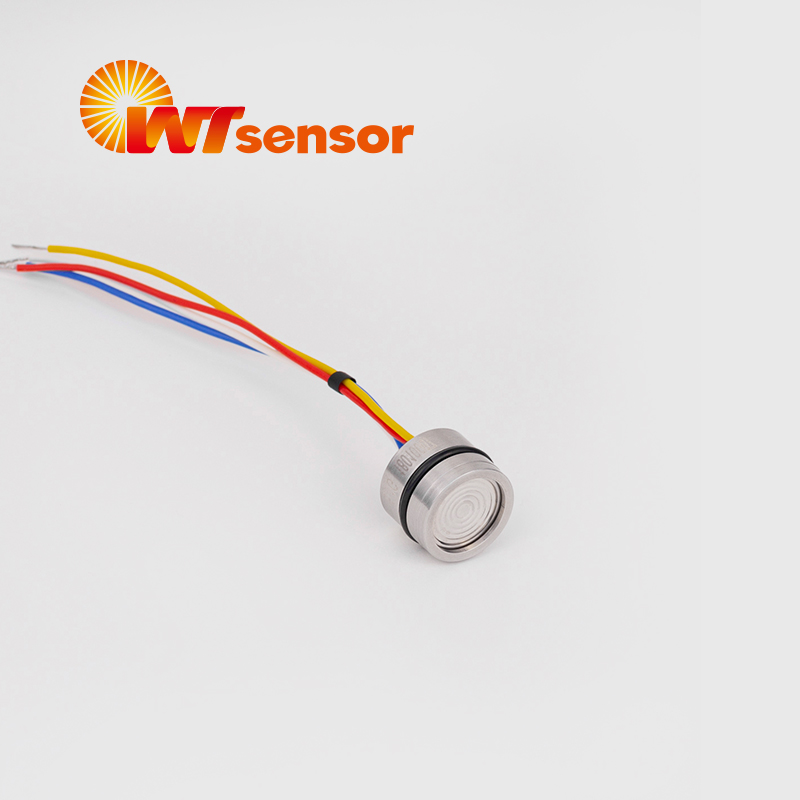

PC13 I (WT13 I) Кремниевый пьезорезистивный сенсор давления
Особенности
■Питания постоянным током
■Высокая надежностьчипа давления
■Широкая температурная компенсация
■Плата компенсации заполнена клеем для защиты от влаги
■Небольшой размер, прост в установке и использовании
■Все материа/лы 316L
■Высокие характеристики, высокая надежность
■Гарантийсрок 18 месяцев
Применения
■Системы контроля над процессом
■Приборы для калибровки давления
■Приборы для управления холодильным ,вентиляционным оборудованием
■Гидравлические системы и клапаны
■Измерение уровня жидкости
■Биомедицинские инструменты
■Корабли и навигация
■Авиация и авионика
■Оружие
Параметры продукта
Электрические характеристики | |||
Диапазон давления | 6MPa.......60MPa | ||
Виды давления | Избыточное |Избыточное герметичное | ||
Питание | 1.5мA(тип.) |10В постоянного тока | ||
Входное сопротивление | Постоянный ток: 2kΩ～5kΩ Постоянное напряжение: 3kΩ～18kΩ | ||
Электрическое подключение | Позолоченные контакты KOVAR или силиконовый мягкий провод | ||
Диапазон термокомпенсации | Постоянный ток: -10℃～70℃ Постоянное напряжение -20℃～85℃ | ||
Диапазон температуры рабочих сред | -40℃～125℃ | ||
Диапазон температуры хранения | -40℃～125℃ | ||
Сопротивление изоляции | ≥200MΩ/250VDC | ||
Время отклика | ≤1 мс (10% до 90%В.П.) | ||
Измеряемая среда | Все жидкости и газы, совместимые с 316L. | ||
Устойчивость к вибрационным нагрузкам | 20g (20-5000Гц) | ||
Ударостойкость | 100g, 10 мс | ||
Срок службы | 10×106 (циклов) | ||
Материалы | |||
Материалмембраны | 316L | ||
Материал корпуса | 316L | ||
Заполняющее масло | Силиконовое масло | ||
Уплотнительное кольцо | NBR or fluorine rubber | ||
Основные параметры | |||||||
Пункт | Состояние | Мин. | Номинальный | Макс. | Ед. изм | Примечание | |
Нелинейность | -0.3 | ±0.2 | 0.3 | %FS | |||
Гистерезис | -0.05 | ±0.03 | 0.05 | %FS | |||
Воспроизводимость | -0.05 | ±0.03 | 0.05 | %FS | |||
Начальный сдвиг «нуля» | -2 | ±1 | 2 | mV | |||
Полный диапазон выходного сигнала |
1.5mA, 10V |
60 80 |
90 100 | 150 120 | mV | ||
Температурный коэффициентухода «нуля» | Другие диапазоны | -1.5 | ±0.75 | 1.5 | %FS | Примечание⑵ | |
Температурный коэффициент изменения«диапазона» | -1.5 | ±0.75 | 1.5 | %FS | Примечание⑵ | ||
Термический гистерезис | -0.075 | ±0.05 | 0.075 | %FS | Примечание⑶ | ||
Долговременная стабильность | -0.3 | ±0.2 | 0.3 | %FS/год | |||
